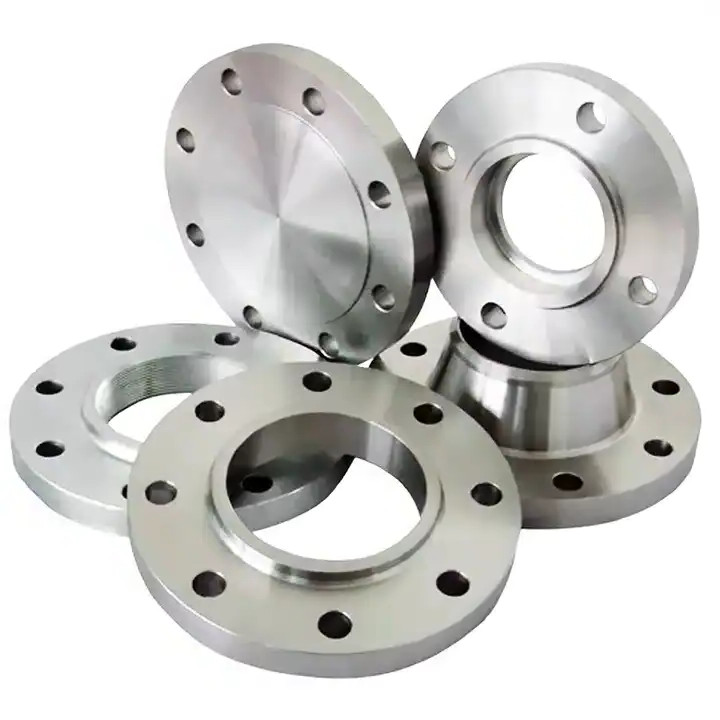

Flancheria in acciaio inossidabile austenitico

B16.5 ASTM A182 F304 304L Flancelle in acciaio inossidabile austenitiche

Wenzhou Shangle Steel Co., Ltd.(Shangle) fondata nel 2017, è una società completa che integra l'industria e il commercio.ha una vasta gamma di prodotti in magazzino che sono stati rigorosamente testati e sono pronti per essere spediti.

Descrizione:

L'ASTM A182 è una specifica standard per flange di tubi in leghe forgiate o laminate e in acciaio inossidabile, raccordi forgiati e valvole.F304, F316), acciai legati (ad esempio, F11, F22) e altri gradi adatti al funzionamento ad alta temperatura.

La specifica copre vari tipi di flange, incluse le flange a collo di saldatura, scivolose, a presa, filettate, articolate a giro e cieche.

Gradi equivalenti

Acciaio inossidabile 304-304L:

• L'acciaio inossidabile del grado 304 è un acciaio inossidabile austenitico ed è una delle leghe di acciaio inossidabile più utilizzate.
• Il grado 304L è una versione a basso tenore di carbonio del 304, che aiuta a ridurre al minimo il rischio di sensibilizzazione durante la saldatura.
• Questi gradi sono noti per la loro resistenza alla corrosione, versatilità e facilità di fabbricazione, e sono comunemente utilizzati in industrie come alimenti e bevande, prodotti farmaceutici,e applicazioni architettoniche.

Classi di flange

Flange in acciaio inossidabile: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ecc.

Flancia in acciaio duplex: UNS S31803, 2205, S31254 (254SMO)

Flancelle in acciaio super duplex: UNS S32750, UNS S32760, UNS S32304, S31500

Flange in acciaio al carbonio: ASTM A105, A105N ecc.

Flancia di acciaio in lega: F1, F11, F22, F5, F9, F91 ecc.

Flange in lega di nichel come indicato di seguito

Monel 400 e K500,

Inconel 600, 601, 617, 625, 690, 718, X-750.

Incollaggio 800, 800H, 800HT, 825, 925.

Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.

Flanghe di leghe di rame: rame, ottone e metallo da arma

Vari tipi di flange che possiamo fornire come di seguito

1- Flancelle scivolose.

Le flange a scivolo hanno un costo iniziale inferiore rispetto alle flange a collo di saldatura perché richiedono una minore precisione nel taglio del tubo in lunghezza e forniscono una maggiore facilità di allineamento nell'assemblaggio.la loro resistenza calcolata sotto pressione interna è di circa 2/3 della resistenza delle flange di collo di saldaturaLe flange scivolose sono limitate a dimensioni da 1/2" a 21⁄2" in 1500 lbs standard.

2Flangelle a filo

Le flange a filo sono utilizzate per applicazioni speciali.Possono essere assemblati senza saldatura e possono essere utilizzati in servizi ad altissima pressione - a o vicino alla pressione atmosferica - dove l'acciaio legato è essenziale per la resistenzaLe flange a filo non sono idonee a condizioni di temperatura o di flessione, o in condizioni cicliche in cui si possono verificare perdite attraverso i fili.

3Flangelle di collo saldate

Le flange di collo di saldatura hanno un lungo mozzo conico e una transizione graduale dello spessore nella regione della saldatura di fondo che le unisce al tubo.Il mozzo conico fornisce un importante rinforzo alla flange e resistenza al dishingQuesto tipo di flange è preferito per condizioni di servizio difficili derivanti da alta pressione, temperature sotto zero o alte.

4Flangelle cieche

Le flange cieche sono utilizzate per cancellare le estremità dei tubi, delle valvole e delle aperture dei vasi a pressione.Le flange cieche possono gestire l'elevato stress da pressione interna e carico del bullone poiché le sollecitazioni massime nella flange cieca sono le sollecitazioni di piegatura al centro.

5. Flangelle di saldatura a presa

Le flange di saldatura a presa sono state sviluppate per l'uso su tubi ad alta pressione di piccole dimensioni.le flange di saldatura a presa sono più resistenti e hanno una maggiore resistenza alla stanchezza rispetto alla doppia saldatura di una flange a scivolo. Condizioni di foratura lisce possono essere facilmente raggiunte macinando la saldatura interna. Questa flangia è comunemente utilizzata nelle tubazioni di processo chimico.

6Flangelle articolari

Le flange di giunzione sono comunemente utilizzate nei sistemi di tubazioni in acciaio a carbonio o in acciaio a bassa lega che devono essere frequentemente smantellati per ispezione e pulizia.Non devono essere utilizzati in punti in cui si verificano forti sollecitazioni di piegatura.

Classe di dimensioni e pressione delle flange e facciata della flange

Dimensioni delle flange: da 1/8" NB a 48" NB.

Classe di flange: 150#, 300#, 400#, 600#, 900#, 1500# e 2500#.

Flanche: FF,RF,M,F,T,G,RJ,MF,TG

Applicazioni di flange per tubi
Le flange per tubi sono ampiamente utilizzate nei raccordi per tubi di varie applicazioni industriali, commerciali e residenziali.Queste flange di tubi sono state ampiamente utilizzate in:

Applicazioni UHV

• Sistemi di controllo idraulici per generatori a turbina
• Sistemi missilistici a terra ad alta pressione
• Applicazioni nelle centrali nucleari e convenzionali, ecc.
