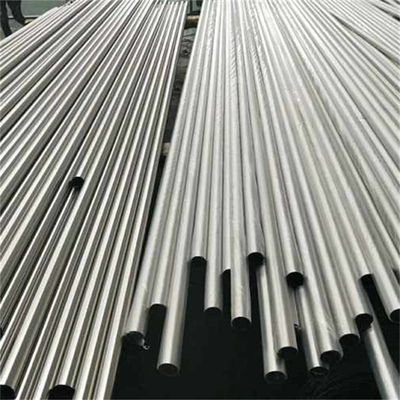

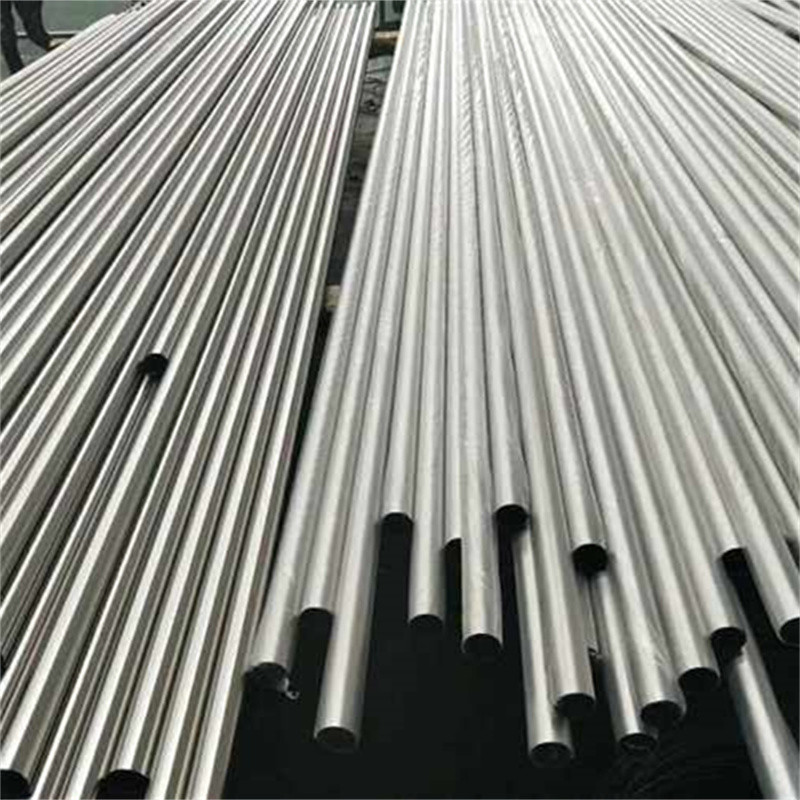

Metropolitana dello scambiatore di calore del tubo senza saldatura di acciaio inossidabile di ASTM A213 TP347H/UNS S34709

Tubo senza cuciture in acciaio inossidabile inossidato e ricoperto, tubo per scambiatori di calore ASME SA213 TP347H

ASTM A213 TP347Htubo senza cuciture in acciaio inossidabile, che è un acciaio inossidabile austenitico modificato con l'aggiunta di columbio e tantalio.Questa modifica migliora la resistenza del tubo alle alte temperature e previene la sensibilizzazione e la corrosione intergranulareÈ utilizzato in ambienti ad alta temperatura, come in centrali elettriche, industrie di trasformazione chimica e raffinerie di petrolio.Possono resistere a temperature fino a 1000°C senza perdere le loro proprietà meccanicheI tubi senza cuciture A213 TP347H sono sottoposti a varie procedure di ispezione e prova per garantire la loro qualità e prestazioni.prove meccaniche (come resistenza alla trazione e durezza), e prove non distruttive (come le prove ad ultrasuoni o le prove di corrente di vortice).

Composizione chimica di 347 tubi in acciaio inossidabile

Resistenza alla corrosione di 347 tubi in acciaio inossidabile
Corrosione generale
Le leghe 321 e 347 offrono una resistenza simile alla corrosione generale e complessiva come le leghe di nichel di cromo instabilizzato 304.Il riscaldamento per lunghi periodi di tempo nell'intervallo di precipitazione del carburo di cromo può influenzare la resistenza generale delle leghe 321 e 347 in ambienti corrosivi gravi.

Nella maggior parte degli ambienti, entrambe le leghe mostreranno una resistenza alla corrosione simile; tuttavia,La lega 321 in condizione di ricottura è leggermente meno resistente alla corrosione generale in ambienti fortemente ossidanti rispetto alla lega 347 ricotturaPer questo motivo, la lega 347 è preferibile per ambienti acquosi e altri ambienti a bassa temperatura.⁰F a 1500⁰F (427⁰C a 816⁰C) l'intervallo di temperatura abbassa la resistenza alla corrosione complessiva della lega 321 in misura molto maggiore rispetto alla lega 347.La lega 347 è utilizzata principalmente in applicazioni ad alta temperatura in cui è essenziale un'elevata resistenza alla sensibilizzazione, impedendo così la corrosione intergranulare a temperature più basse.

Proprietà fisichedi 347 tubi e tubi in acciaio inossidabile
Le proprietà fisiche dei tipi 321 e 347 sono molto simili e, per tutti gli scopi pratici, possono essere considerate identiche.
Le leghe 321 e 347 di acciai inossidabili, se adeguatamente ricottate, sono costituite principalmente da austenite e da carburi di titanio o di columbio.Piccole quantità di ferrite possono essere o meno presenti nella microstrutturaPiccole quantità di fase sigma possono formarsi durante l'esposizione a lungo termine nel 1000⁰F a 1500⁰F (593⁰C a 816⁰C) intervallo di temperatura.
Le leghe stabilizzate 321 e 347 di acciaio inossidabile non sono indurite da un trattamento termico.
Il coefficiente di trasferimento termico complessivo dei metalli è determinato da fattori oltre alla conduttività termica del metallo.e le condizioni di superficie sono tali che non è richiesta una superficie superiore del 10-15% per gli acciai inossidabili rispetto ad altri metalli con maggiore conduttività termicaLa capacità degli acciai inossidabili di mantenere le superfici pulite spesso consente un trasferimento di calore migliore rispetto ad altri metalli con una maggiore conduttività termica.

Proprietà meccaniche di 347 tubi in acciaio inossidabile
Proprietà di trazione a temperatura ambiente
Proprietà meccaniche minime delle leghe stabilizzate 321 e 347 di qualità cromo-nickel allo stato di ricottura (2000)⁰F [1093⁰C], raffreddati ad aria) sono riportate nella tabella.
Proprietà di trazione a temperatura elevata
Le caratteristiche meccaniche tipiche delle leghe 321 e 347 a temperatura elevata sono illustrate di seguito.La resistenza di queste leghe stabilizzate è nettamente superiore a quella delle leghe non stabilizzate 304 a temperature di 1000 °C.⁰F (538⁰C) e superiori.

Leghe di carbonio elevato 321H e 347H (UNS32109 e S34700, rispettivamente) hanno una resistenza superiore a temperature superiori a 1000⁰F (537⁰C) I dati ASME relativi alle sollecitazioni di progettazione massime ammesse per la lega 347H riflettono la maggiore resistenza di questo grado rispetto alla lega 347 a basso tenore di carbonio.La lega 321H non è ammessa per le applicazioni della sezione VIII ed è limitata a 800⁰F (427⁰C) temperature d'uso per le applicazioni del codice della sezione III.

Trattamento termicodi 347 tubi e tubi in acciaio inossidabile
L'intervallo di temperatura di ricottura per le leghe 321 e 347 è compreso tra 1800 e 2000⁰F (928 a 1093⁰C) Mentre lo scopo primario della ricottura è quello di ottenere morbidezza e elevata duttilità, questi acciai possono anche essere ricottati per alleviare le sollecitazioni nell'intervallo di precipitazione del carburo da 800 a 1500⁰F (427 a 816⁰C), senza alcun pericolo di corrosione intergranulare successiva.⁰F (427 a 816⁰C) non causerà alcun notevole abbassamento della resistenza generale alla corrosione, sebbene il riscaldamento prolungato all'interno di questo intervallo tende a ridurre in una certa misura la resistenza generale alla corrosione.Come sottolineato, tuttavia, ricottura nel 800 a 1500⁰F (427 a 816⁰C) l'intervallo di temperatura non comporta una suscettibilità all'attacco intergranulare.Per la duttilità massima, l'intervallo di ricottura più elevato di 1800 a 2000⁰F (928 a 1093⁰C) è raccomandato.

Ecco alcuni vantaggi dell' acciaio inossidabile 347H:

1. Resistenza alle alte temperature: uno dei vantaggi significativi dell'acciaio inossidabile 347H è la sua eccellente resistenza alle alte temperature.Può resistere a temperature elevate senza perdere la sua resistenza meccanica e la sua resistenza alla corrosioneQuesto lo rende adatto per applicazioni in scambiatori di calore, componenti di forni e altri ambienti ad alta temperatura.

2. Migliorate proprietà di scorrevolezza e rottura da sollecitazione: l'acciaio inossidabile 347H presenta proprietà di scorrevolezza e rottura da sollecitazione migliorate rispetto ai tipi standard di acciaio inossidabile austenitico.Ciò significa che può resistere a forti sollecitazioni e carichi per lunghi periodi senza deformazioni o guasti, che lo rende adatto ad applicazioni che comportano temperature elevate e sollecitazioni meccaniche prolungate.

3. Maggiore resistenza alla corrosione: l'acciaio inossidabile 347H offre una migliore resistenza alla corrosione rispetto alle classi standard di acciaio inossidabile austenitico come 304 e 316.,che forma uno strato di ossido protettivo sulla superficie, fornendo un'eccellente resistenza alla corrosione da parte di molte sostanze corrosive, tra cui acidi, alcali e ambienti clorurati.

4. Resistenza alla sensibilizzazione e alla corrosione intergranulare: la sensibilizzazione è un fenomeno in cui i carburi di cromo possono precipitarsi ai confini del grano durante determinati processi ad alta temperatura,che porta a corrosione intergranulare e riduzione della resistenza alla corrosioneL'acciaio inossidabile 347H contiene niobio (columbio) e tantalio, che formano carburi stabili, impedendo la sensibilizzazione e la corrosione intergranulare.

5. Saldabilità: l'acciaio inossidabile 347H presenta una buona saldabilità e può essere facilmente saldato utilizzando tecniche e processi di saldatura standard.Questo lo rende conveniente per la fabbricazione di strutture complesse e componenti che richiedono saldatura durante il processo di produzione.

6. Versatilità: l'acciaio inossidabile 347H offre versatilità in termini di gamma di applicazioni.,e aerospaziale, dove è richiesta resistenza alle alte temperature e alla corrosione.

Applicazione

1. Industria petrolchimica

2. Generazione di energia

3. Scambiatori di calore

4. Tubi per caldaie

5. Trasformazione chimica
